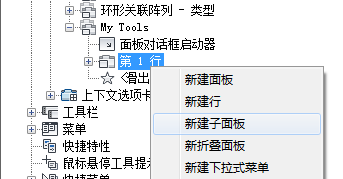

命令和控件将添加到功能区面板上的行和子面板，并通过这些行和子面板进行组织。
可以在常用的行上添加和重新排列命令和控件，还可以从不常用的行中删除命令和控件。行用于放置和组织功能区面板上的命令和控件。除使用行组织命令外，用户还可以创建包含多个命令且仅占据一个命令空间的下拉式菜单。有关功能区面板上的下拉式菜单的详细信息，请参见 将下拉式菜单添加到功能区面板。
除了使用行和子面板来组织命令，还可以使用菜单分隔符。菜单分隔符用于在命令和控件之间添加空间或线。
下表介绍了“特性”窗格中显示的“二维常用选项卡 - 绘图”功能区面板上“行 1”的“行”命令的特性。
“二维常用选项卡 - 绘图”功能区面板上“行 1”的“行命令”的特性 |
||
|---|---|---|
“特性”窗格项 |
说明 |
样例 |
名称 |
用作命令按钮名称和标签的文字显示在用户界面中。 |
直线 |
按钮样式 |
控制命令的大小和标签显示。可用选项包括“带文字的大图像(竖直)”、“带文字的大图像(水平)”、“小按钮(带文字)”、“小按钮(不带文字)”或“大按钮(不带文字)”。 如果图标不是使用 16x16（用于小图标）或 32x32（用于大图标）定义的，则将 RIBBONICONRESIZE 设置为 0（零）。当 RIBBONICONRESIZE 设置为 0（零）时，AutoCAD 不将功能区图标大小调整为标准大小。此外，命令或下拉菜单的按钮样式必须设置为“大按钮(不带文字)”。 |
带文字的大图像(竖直) |
编组名 |
指定组名，该名称将指定给用于控制下拉式菜单上命令的组织方式的命令。 |
|
命令名 |
包含命令名的文字，其显示方式与在“命令列表”窗格中的显示方式相同。 |
直线 |
说明 |
文字用于说明元素，不显示在用户界面中。 |
创建直线段 |
扩展型帮助文件 |
显示扩展型工具提示（光标悬停在工具栏或面板按钮上时显示）的文件名和 ID 的文字。 |
|
命令 显示名称 |
包含与该命令相关的命令名的文字。 | LINE |
宏 |
命令宏。遵循标准的宏语法。 |
^C^C_line |
标签 |
与命令相关联的关键字。使用应用程序菜单的搜索字段时，标记可提供附加字段用于搜索。 |
|
按键提示 |
指定可用于从键盘访问命令的按键提示字符。 |
LI |
工具提示标题 |
用于控制命令的工具提示标题的文字字符串。 |
|
元素 ID |
用于识别命令的唯一标记。 |
UIDU_0005 |
小图像 |
小图像资源（16 × 16 位图）的 ID 字符串。此字符串必须由字母数字字符组成，并且除了连字号 (-) 和下划线 (_) 以外不能包含其他标点符号。此字符串还可以是用户定义的位图。单击“…”按钮以打开“选择图像文件”对话框。 |
RCDATA_16_LINE |
大图像 |
大图像资源（32 × 32 位图）的 ID 字符串。如果指定的位图不是 32 × 32，程序会将其按比例缩放到该尺寸。此字符串必须由字母数字字符组成，并且除了连字号 (-) 和下划线 (_) 以外不能包含其他标点符号。此字符串还可以是用户定义的位图。单击“…”按钮以打开“选择图像文件”对话框。 |
RCDATA_32_LINE |
与工具栏类似，行可决定命令和控件在功能区面板上的显示顺序和位置。行在功能区面板上水平移动，而无论功能区是水平显示还是竖直显示。并不是所有行均可在默认情况下显示在功能区面板上，<滑出式> 元素可控制在不展开功能区面板的情况下显示的行。功能区面板标题右侧的下箭头键指示可以展开该功能区面板。
