访问方法

 功能区:“常用”选项卡 “实体编辑”面板 “剖切”当前工作空间的功能区上未提供

 菜单:“修改”“三维操作”“剖切”当前工作空间的菜单中未提供

概要

剪切平面是通过 2 个或 3 个点定义的，方法是指定 UCS 的主要平面，或选择曲面对象（而非网格）。可以保留剖切三维实体的一个或两个侧面。

剖切对象将保留原实体的图层和颜色特性。但是，结果实体或结果曲面对象将不保留原始对象的历史记录。

可以在剖切操作中使用的对象

提示列表

将显示以下提示：

要剖切的对象

指定要剖切的三维实体或曲面对象。如果选择网格对象，则可以先将其转换为实体或曲面，然后再完成剖切操作。

• 指定剖切平面的起点
• 平面对象
• 曲面
• Z 轴
• 视图
• XY
• YZ
• ZX
• 三点

指定剖切平面的起点

设置用于定义剖切平面的角度的两个点中的第一点。剖切平面与当前 UCS 的 XY 平面垂直。

• 指定平面上的第二个点。在剖切平面上设置两个点中的第二点。
  • 所需侧面上的点
  • 保留两个侧面

平面对象

将剪切平面与包含选定的圆、椭圆、圆弧、椭圆弧、二维样条曲线或二维多段线线段的平面对齐。

• 选择圆、椭圆、圆弧、二维样条曲线或二维多段线。指定要用于对齐的对象。

曲面

将剪切平面与曲面对齐。

• 选择曲面。指定要用于对齐的曲面。
  注意不能选择使用 EDGESURF、REVSURF、RULESURF 和 TABSURF 命令创建的网格。
  • 所需侧面上的点
  • 保留两个侧面

Z 轴

通过平面上指定一点和在平面的 Z 轴（法向）上指定另一点来定义剪切平面。

• 指定截面平面上的点。设置剖切平面上的点。
• 指定平面 Z 轴（法向）上的点。指定用于定义垂直于剖切平面的轴的点。

• 所需侧面上的点
• 保留两个侧面

视图

将剪切平面与当前视口的视图平面对齐。指定一点定义剪切平面的位置。

• 指定当前视图平面中的点。设置要开始剖切的对象上的点。

• 所需侧面上的点
• 保留两个侧面

XY

将剪切平面与当前用户坐标系 (UCS) 的 XY 平面对齐。指定一点定义剪切平面的位置。

• XY 平面上的点。设定剖切面的位置。

• 所需侧面上的点
• 保留两个侧面

YZ

将剪切平面与当前 UCS 的 YZ 平面对齐。指定一点定义剪切平面的位置。

• YZ 平面上的点。设定剖切面的位置。

ZX

将剪切平面与当前 UCS 的 ZX 平面对齐。指定一点定义剪切平面的位置。

• ZX 平面上的点。设定剖切面的位置。

  如果将单个对象剖切为两个以上的对象，那么一个实体或曲面将从平面一侧的对象创建，另一个实体或曲面从另一侧的对象创建。

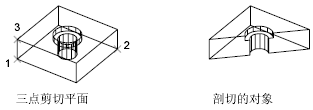

三点

用三点定义剪切平面。

所需侧面上的点

定义一点从而确定图形将保留剖切实体的哪一侧。该点不能位于剪切平面上。

保留两个侧面

剖切实体的两侧均保留。把单个实体剖切为两块，从而在平面的两边各创建一个实体。对于每个选定的实体，SLICE 决不会创建超过两个的新复合实体。
