调整栅格和栅格捕捉

要提高绘图的速度和效率，可以显示并捕捉矩形栅格。还可以控制其间距、角度和对齐。

栅格是点或线的矩阵，遍布指定为栅格界限的整个区域。使用栅格类似于在图形下放置一张坐标纸。利用栅格可以对齐对象并直观显示对象之间的距离。不打印栅格。

捕捉模式用于限制十字光标，使其按照用户定义的间距移动。当“捕捉”模式打开时，光标似乎附着或捕捉到不可见的栅格。捕捉模式有助于使用箭头键或定点设备来精确地定位点。

“栅格”模式和“捕捉”模式各自独立，但经常同时打开。

控制栅格的显示样式和区域

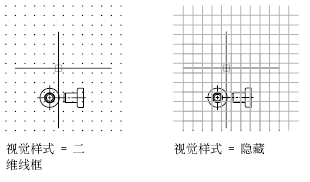

可以将栅格显示为点矩阵或线矩阵。对于所有视觉样式，栅格均显示为线。仅在当前视觉样式设定为“二维线框”时栅格才显示为点。默认情况下，在二维和三维环境中工作时都会显示线栅格。有多种方法更改当前视觉样式，包括 VSCURRENT 命令。

默认情况下，UCS 的 X 轴和 Y 轴以不同于栅格线的颜色显示。用户可以在“图形窗口颜色”对话框中控制颜色。此对话框可以从“选项”对话框的“草图”选项卡中访问。

LIMITS 命令用于控制栅格覆盖的绘图区域。可以选择替代界限，以使栅格覆盖用户坐标系 (UCS) 的整个 XY 平面。可以在“草图设置”对话框中访问此选项，也可以使用 GRIDDISPLAY 系统变量访问此选项。

注意使用动态 UCS 时，会相对于实体的选定面大小和可用的绘图区域自动设定栅格界限。

控制主栅格线的频率

如果栅格以线而非点显示，则颜色较深的线（称为主栅格线）将间隔显示。在以小数单位或英尺和英寸绘图时，主栅格线对于快速测量距离尤其有用。可以在“草图设置”对话框中控制主栅格线的频率。

要关闭主栅格线的显示，请将主栅格线的频率设定为 1。

注意如果栅格以线显示，则栅格界限也将以颜色较深的线显示。请勿将这些边界与主栅格线混淆。

注意栅格显示为线并且 SNAPANG 设定为非 0（零）的值时，将不显示栅格。SNAPANG 不影响点栅格的显示。

在缩放过程中动态更改栅格

如果放大或缩小图形，将会自动调整栅格间距，使其更适合新的比例。这称为自适应栅格显示。

例如，如果缩小图形，则显示的栅格线密度会自动减小。相反，如果放大图形，则附加的栅格线将按与主栅格线相同的比例显示。

改变栅格和捕捉间距

工作时，可以打开或关闭“栅格”与“捕捉”模式，还可以改变栅格和捕捉间距。用户可以使用替代键临时打开和关闭“捕捉”模式。

捕捉间距不需要和栅格间距相同。例如，可以设定较宽的栅格间距用作参照，但使用较小的捕捉间距以保证定位点时的精确性。

更改栅格和捕捉的角度和基点

如果需要沿特定的对齐或角度绘图，可以通过旋转用户坐标系 (UCS) 来更改栅格和捕捉角度。此旋转将十字光标在屏幕上重新对齐，以与新的角度匹配。在以下样例中，将 UCS 旋转 30 度以与固定支架的角度一致。

栅格和捕捉点始终与 UCS 原点对齐。如果需要移动栅格和栅格捕捉原点，请移动 UCS。
